.臥式管道離心泵

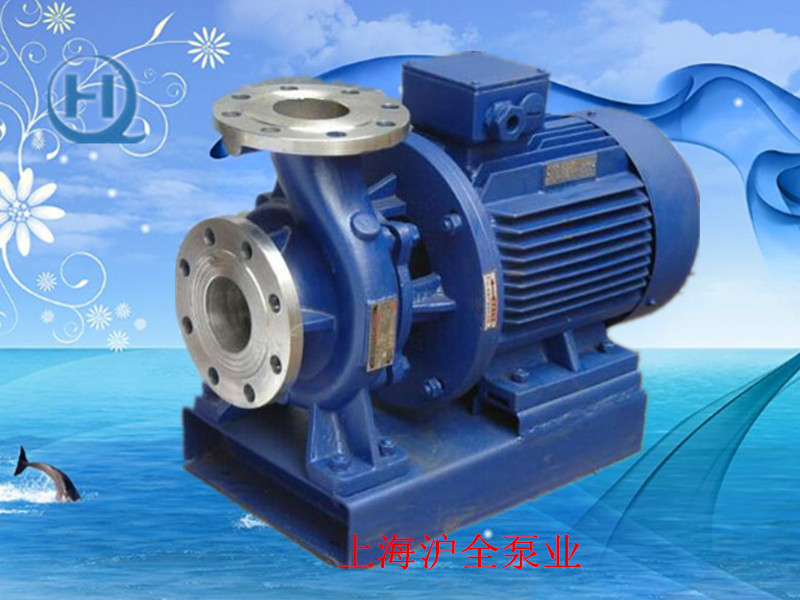

ISW離心泵
一、產品概述: ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。ISW型臥式離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。
二、產品用途:
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。
4、lSWB臥式管道油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。
三、工作條件:
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
四、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。
四、型號意義：
例如：ISW100-160(I)AB
ISW-臥式離心泵
100-泵進、出口直徑(mm)
160-葉輪名義直徑(mm)
I-流量分類
AB-葉輪經第一、二次
AB-葉輪經第一、二次切割
產品關鍵字：臥式離心泵 IHW65-160不銹鋼離心泵,ISWR高溫管道泵
ISW、ISWR、ISWH、ISWB型臥式離心泵性能參數（高轉速2900r/min）
型號
流量
(m3/h)
揚程
電機功率
(kw)
轉速
效率
汽蝕余量
25-125
4
20
0.75
2900
36
2.3
25-125A
3.6
16
0.55
2900
35
2.3
25-160
4
32
1.5
2900
32
2.3
25-160A
3.7
28
1.1
2900
31
2.3
32-100
4.5
12.5
0.55
2900
56
2.3
32-100(I)
6.3
12.5
1.1
2900
54
2.0
32-125
4.5
20
0.75
2900
45
2.3
32-125(I)
6.3
20
1.1
2900
43
2.3
32-125A
4.0
16
0.55
2900
43
2.3
32-160
4.5
32
1.1
2900
44
2.3
32-160A
4.5
25
1.1
2900
42
2.3
32-160(I)
6.3
32
2.2
2900
42
2.3
32-200
4.5
50
3
2900
45
2.3
32-200A
4
40
2.2
2900
40
2.3
32-200(I)
6.3
50
4
2900
33
2.0
40-100
6.3
12.5
0.55
2900
54
2.3
40-100A
5.6
10
0.37
52
2.3
40-125
6.3
20
1.1
2900
46
2.3
40-125A
5.6
16
0.75
2900
45
2.3
40-160
6.3
32
2.2
2900
40
2.3
40-160A
5.9
28
1.5
2900
39
2.3
40-160B
5.2
24
1.1
2900
38
2.3
40-200
6.3
50
4
2900
33
2.3
40-200A
5.9
44
3
2900
31
2.3
40-200B
5.5
38
2.2
2900
29
2.3
40-250
6.3
80
7.5
2900
28
2.3
40-250A
5.9
70
5.5
2900
28
2.3
40-250B
5.5
60
4
2900
27
2.3
40-100(I)
12.5
12.5
1.1
2900
62
2.3
40-125(I)
12.5
20
1.5
2900
60
2.3
40-125(I)A
11.2
17.2
1.1
2900
58
2.3
40-160(I)
12.5
32
3
2900
52
2.3
40-160(I)A
11.7
28
2.2
2900
51
2.3
40-160(I)B
10.5
22.5
1.5
2900
50
2.3
40-200(I)
12.5
50
5.5
2900
46
2.3
40-200(I)A
11.7
40
4
2900
45
2.3
40-200(I)B
10.5
35
3
2900
44
2.3
40-250(I)
12.5
80
11
2900
38
2.3
40-250(I)A
11.7
70
7.5
2900
38
2.3
40-250(I)B
10.8
60
7.5
2900
37
2.3
50-100
12.5
12.5
1.1
2900
62
2.3
50-125
12.5
20
1.5
2900
58
2.3
50-125A
11.2
17.2
1.1
2900
57
2.3
50-160
12.5
32
3
2900
52
2.3
50-160A
11.7
28
2.2
2900
51
2.3
50-160B
10.5
22.5
1.5
2900
50
2.3
50-200
12.5
50
5.5
2900
46
2.3
50-200A
11.7
44.5
4
2900
45
2.3
50-200B
10.5
35
3
2900
44
2.3
50-250
12.5
80
11
2900
38
2.3
50-250A
11.7
70
7.5
2900
38
2.3
50-250B
10.8
60
7.5
2900
37
2.3
50-100(I)
25
12.5
1.5
2900
69
2.5
50-100(I)A
22.4
10
1.1
2900
67
2.5
50-125(I)
25
20
3
2900
68
2.5
50-125(I)A
22.4
16
2.2
2900
66
2.5
50-160(I)
25
32
4
2900
63
2.5
50-160(I)A
23.4
28
4
2900
62
2.5
50-160(I)B
21.6
24
3
2900
58
2.5
50-200(I)
25
50
7.5
2900
58
2.5
50-250(I)
25
80
15
2900
50
2.5
50-250(I)A
23.4
70
11
2900
50
2.5
50-250(I)B
21.6
60
11
2900
49
2.5
50-315(I)
25
125
30
2900
40
2.5
50-315(I)A
23.4
110
22
2900
40
2.5
50-315(I)B
21.6
93
18.5
2900
39
2.5
65-100
25
12.5
1.5
2900
69
2.5
65-100A
22.4
10
1.1
2900
67
2.5
65-125
25
20
3
2900
68
2.5
65-125A
22.4
16
2.2
2900
66
2.5
65-160
25
32
4
2900
63
2.5
65-160A
23.4
28
4
2900
62
2.5
65-160B
21.6
24
3
2900
58
2.5
65-200
25
50
7.5
2900
58
2.5
65-200A
23.4
44
7.5
2900
57
2.5
65-200B
21.6
37
5.5
2900
55
2.5
65-250
25
80
15
2900
50
2.5
65-250A
23.4
70
11
2900
50
2.5
65-250B
21.6
60
11
2900
49
2.5
65-315
25
125
30
2900
40
2.5
65-315A
23.4
110
22
2900
40
2.5
65-315B
21.6
93
18.5
2900
39
2.5
65-100(I)
50
12.5
3
2900
73
3.0
65-100(I)A
44.8
10
2.2
2900
72
3.0
65-125(I)
50
20
5.5
2900
72.5
3.0
65-125(I)A
44.8
16
4
2900
71
3.0
65-160(I)
50
32
7.5
2900
71
3.0
65-160(I)A
46.8
28
7.5
2900
70
3.0
65-160(I)B
43.2
24
5.5
2900
69
3.0
65-200(I)
50
50
15
2900
67
3.0
65-200(I)A
46.8
44
11
2900
66
3.0
65-200(I)B
43
37
7.5
2900
65
3.0
65-250(I)
50
80
22
2900
59
3.0
65-250(I)A
46.8
70
18.5
2900
59
3.0
65-250(I)B
43
60
15
2900
58
3.0
65-315(I)
50
125
37
2900
54
3.0
65-315(I)A
45.8
105
30
2900
54
3.0
65-315(I)B
43
93
30
2900
53
3.0
80-100
50
12.5
3
2900
73
3.0
80-100A
44.8
10
2.2
2900
72
3.0
80-125
50
20
5.5
2900
72.5
3.0
80-125A
44.8
16
4
2900
71
3.0
80-160
50
32
7.5
2900
71
3.0
80-160A
46.8
28
7.5
2900
70
3.0
80-160B
43.2
24
5.5
2900
69
3.0
80-200
50
50
15
2900
67
3.0
80-200A
46.8
44
11
2900
66
3.0
80-200B
43
37
7.5
2900
65
3.0
80-250
50
80
22
2900
59
3.0
80-250A
46.8
70
18.5
2900
59
3.0
80-250B
43
60
15
2900
58
3.0
80-315
50
125
37
2900
54
3.0
80-315A
45.8
105
30
2900
54
3.0
80-315B
43
93
30
2900
53
3.0
80-315C
41
85
22
2900
51
3.0
80-350
50
150
55
2900
66
3.0
80-350A
44
142
45
2900
65
3.0
80-350B
40
135
37
2900
63
3.0
80-100(I)
100
12.5
5.5
2900
76
4.5
80-100(I)A
89
10
4
2900
74
4.5
80-125(I)
100
20
11
2900
76
4.5
80-125(I)A
89
16
7.5
2900
74
4.5
80-160(I)
100
32
15
2900
76
4.5
80-160(I)A
93.5
28
11
2900
74
4.5
80-160(I)B
86.4
24
11
2900
72
4.5
80-200(I)
100
50
22
2900
74
4.0
80-200(I)A
93.5
44
18.5
2900
73
4.0
80-200(I)B
86.4
37
15
2900
71
4.0
80-250(I)
100
80
37
2900
69
4.0
80-250(I)A
93.5
70
30
2900
68
4.0
80-250(I)B
86.4
60
30
2900
66
4.0
80-315(I)
100
125
75
2900
66
4.0
80-315(I)A
93.5
110
55
2900
66
4.0
80-315(I)B
86.4
93
45
2900
65
4.0
80-315(I)C
82
85
37
2900
63
4.0
100-100
100
12.5
5.5
2900
76
4.5
100-100A
89
10
4
2900
74
4.5
100-125
100
20
11
2900
76
4.5
100-125A
89
16
7.5
2900
74
4.5
100-160
100
32
15
2900
76
4.5
100-160A
93.5
28
11
2900
74
4.5
100-160B
86.4
24
11
2900
72
4.5
100-200
100
50
22
2900
74
4.0
100-200A
93.5
44
18.5
2900
73
4.0
100-200B
86.4
37
15
2900
71
4.0
100-250
100
80
37
2900
69
4.0
100-250A
93.5
70
30
2900
68
4.0
100-250B
86.4
60
30
2900
66
4.0
100-315
100
125
75
2900
66
4.0
100-315A
93.5
110
55
2900
66
4.0
100-315B
86.4
93
45
2900
65
4.0
100-100(I)
160
12.5
11
2900
73
4.5
100-125(I)
160
20
15
2900
74
4.5
100-125(I)A
143
16
11
2900
72
4.5
100-160(I)
160
32
22
2900
79
5.6
100-160(I)A
150
28
18.5
2900
76
5.0
100-200(I)
160
50
37
2900
79
5.2
100-200(I)A
150
45
30
2900
74
4.5
100-200(I)B
138
40
22
2900
72
4.5
100-250(I)
160
80
55
2900
77
4.8
100-250(I)A
140
70
45
2900
72
4.5
100-250(I)B
100
65
37
2900
70
4.5
100-350
100
150
90
2900
57
4.0
100-350A
87
142
75
2900
75
4.0
100-350B
82
135
55
2900
75
4.0
125-100
160
12.5
11
2900
82
4.0
125-100A
143
10
7.5
2900
77
4.0
125-125
160
20
15
2900
80
4.0
125-125A
143
16
11
2900
77
4.0
125-160
160
32
30
2900
78
4.0
125-160A
150
28
18.5
2900
76
4.0
125-160B
138
24
15
2900
73
4.0
125-200
160
50
37
2900
77
5.5
125-200A
150
44
30
2900
76
5.5
125-200B
138
37.5
22
2900
75
5.5
125-250
160
80
55
2900
75
5.0
125-250A
150
70
45
2900
74
5.5
125-250B
138
60
37
2900
73
5.5
125-315
160
125
90
2900
70
5.0
125-315A
150
110
75
2900
70
5.0
125-315B
143
100
75
2900
69
5.0
125-315C
134
88
55
2900
67
5.0
150-125
160
24
15
2900
76
4.0
150-125A
150
16
11
2900
77
4.0
150-160
160
32
22
2900
75
4.0
150-160A
150
28
18.5
2900
76
4.0
150-160B
140
24
15
2900
73
4.0
150-200
160
50
37
2900
77
5.5
150-200A
150
44
30
2900
76
5.5
150-200B
140
38
22
2900
75
5.5
150-250
200
80
75
2900
75
5.0
150-250A
187
70
55
2900
74
5.5
150-250B
172
60
45
2900
73
5.5
150-315
200
125
110
2900
70
5.0
150-315A
187
110
90
2900
70
5.0
150-315B
172
93
75
2900
69
5.0
ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數（低轉速1450、970r/min）
型號
流量
(m3/h)
揚程
電機功率
(kw)
轉速
40-125(I)
6.3
5
0.55
1450
40-160(I)
6.3
8
0.55
1450
40-160(I)A
5.5
6
0.55
1450
40-200(I)
6.3
12.5
0.75
1450
40-200(I)A
5.8
11
0.55
1450
40-250(I)
6.3
20
1.5
1450
40-250(I)A
5.8
17
1.1
1450
50-125
6.3
5
0.55
1450
50-160
6.3
8
0.55
1450
50-160A
5.5
6
0.55
1450
50-200
6.3
12.5
0.75
1450
50-200A
5.8
11
0.55
1450
50-250
6.3
20
1.5
1450
50-250A
5.8
17
1.1
1450
50-125(I)
12.5
5
0.55
1450
50-160(I)
12.5
8
0.75
1450
50-160(I)A
11
6
0.55
1450
50-200(I)
12.5
12.5
1.1
1450
50-200(I)A
11.2
10
0.75
1450
50-250(I)
12.5
20
2.2
1450
50-250(I)A
11.7
17.5
1.5
1450
50-250(I)B
10
13
1.1
1450
50-315(I)
12.5
32
4
1450
50-315(I)A
11.7
28
3
1450
50-315(I)B
10
21
3
1450
65-125
12.5
5
0.55
1450
65-160
12.5
8
0.75
1450
65-160A
11
6
0.55
1450
65-200
12.5
12.5
1.1
1450
65-200A
11.2
10
0.75
1450
65-250
12.5
20
2.2
1450
65-250A
11.7
17.5
1.5
1450
65-250B
10
13
1.1
1450
65-315
12.5
32
4
1450
65-315A
11.7
28
3
1450
65-315B
10
21
3
1450
65-125(I)
25
5
0.75
1450
65-160(I)
25
8
1.5
1450
65-160(I)A
22
6
1.1
1450
65-200(I)
25
12.5
2.2
1450
65-200(I)A
23.3
11
1.5
1450
65-250(I)
25
20
3
1450
65-250(I)A
22.2
15.8
2.2
1450
65-250(I)B
20
12.8
1.54
1450
65-315(I)
25
32
5.5
1450
65-315(I)A
22.5
26
4
1450
65-315(I)B
20
21
3
1450
80-125
25
5
0.75
1450
80-160
25
8
1.5
1450
80-160A
22
6
1.1
1450
80-200
25
12.5
2.2
1450
80-200A
23.3
11
1.5
1450
80-250
25
20
3
1450
80-250A
22.2
15.8
2.2
1450
80-250B
20
12.8
1.5
1450
80-315
25
32
5.5
1450
80-315A
22.5
26
4
1450
80-315B
20
21
3
1450
80-125(I)
50
5
1.5
1450
80-160(I)
50
8
2.2
1450
80-160(I)A
44.7
6
1.5
1450
80-160(I)B
43.2
5.8
1.5
1450
80-200(I)
50
12.5
4
1450
80-200(I)A
44.7
10
3
1450
80-250(I)
50
20
5.5
1450
80-250(I)A
46
17
4
1450
80-250(I)B
40.5
13
3
1450
80-315(I)
50
32
11
1450
80-315(I)A
46
27.9
7.5
1450
80-315(I)B
40.5
21
5.5
1450
100-125
50
5
1.5
1450
100-160
50
8
2.2
1450
100-160A
46
6
1.5
1450
100-200
50
12.5
4
1450
100-200A
44.7
10
3
1450
100-250
50
20
5.5
1450
100-250A
46
17
4
1450
100-250B
40.5
13
3
1450
100-315
50
32
11
1450
100-315A
46
27.9
7.5
1450
100-315B
40.5
21
5.5
1450
100-125(I)
80
5
2.2
1450
100-160(I)
80
8
3
1450
100-160(I)A
72
6.5
2.2
1450
100-200(I)
80
12.5
5.5
1450
100-200(I)A
72
10
4
1450
100-250(I)
80
20
11
1450
100-250(I)A
75
17.5
7.5
145
100-250(I)B
69
15
5.5
1450
100-315(I)
80
32
15
1450
100-315(I)A
75
27.5
11
1450
100-315(I)B
70
24
11
1450
100-400(I)
80
50
22
1450
100-400(I)A
75
44
18.5
1450
100-400(I)B
70
38
15
1450
125-125
100
5
2.2
1450
125-160
100
8
4
1450
125-160A
87
6
4
1450
125-200
100
12.5
7.5
1450
125-200A
89
10
5.5
1450
125-250
100
220
11
1450
125-250A
93.5
17.5
7.5
1450
125-250B
87
15
7.5
1450
125-315
100
32
15
1450
125-315A
91
27
11
1450
125-315B
87
24
11
1450
125-400
100
50
30
1450
125-400A
94
44
22
1450
125-400B
87
37.5
18.5
1450
125-200(I)
160
12.5
11
1450
125-200(I)A
143
10
7.5
1450
125-250(I)
160
20
15
1450
125-250(I)A
147
17
11
1450
125-250(I)B
134
14
7.5
1450
125-315(I)
160
32
22
1450
125-315(I)A
150
28
18.5
1450
125-315(I)B
138
24
15
1450
125-400(I)
160
50
37
1450
125-400(I)A
150
44
30
1450
125-400(I)B
138
38
30
1450
150-200
160
12.5
11
1450
150-200A
143
10
7.5
1450
150-250
160
20
15
1450
150-250A
147
17
11
1450
150-250B
134
14
7.5
1450
150-315
160
32
22
1450
150-315A
150
28
18.5
1450
150-315B
138
24
15
1450
150-400
160
50
37
1450
150-400A
150
44
30
1450
150-400B
138
38
30
1450
150-200(I)
200
12.5
15
1450
150-200(I)A
179
10
11
1450
150-250(I)
200
20
18.5
1450
150-250(I)A
187
17.5
15
1450
150-250(I)B
173
14
11
1450
150-315(I)
200
32
30
1450
150-315(I)A
187
28
22
1450
150-315(I)B
173
24
18.5
1450
150-400(I)
200
50
45
1450
150-400(I)A
187
44
37
1450
150-400(I)B
173
37.5
30
1450
200-200
200
12.5
15
1450
200-200A
179
10
11
1450
200-250
200
20
18.5
1450
200-250A
187
17.5
15
1450
200-250B
173
14
11
1450
200-315
200
32
30
1450
200-315A
187
28
22
1450
200-315B
173
24
18.5
1450
200-400
200
50
45
1450
200-400A
187
44
37
1450
200-400B
173
37.5
30
1450
200-200(I)
400
12.5
22
1450
200-200(I)A
358
10
18.5
1450
200-250(I)
400
20
30
1450
200-250(I)A
358
16
22
1450
200-250(I)B
322
13
18.5
1450
200-315(I)
400
32
55
1450
200-315(I)A
374
28
45
1450
200-315(I)B
346
24
37
1450
200-400(I)
400
50
90
1450
200-400(I)A
374
44
75
1450
200-400(I)B
347
38
55
1450
200-400(I)C
320
32
45
1450
250-250
550
20
45
1450
250-250A
490
16
37
1450
250-315
550
32
75
1450
250-315A
515
28
55
1450
250-315B
476
24
45
1450
250-400
550
50
110
1450
250-400A
515
44
90
1450
250-400B
476
37.5
75
1450
300-400
720
50
132
1450
300-400A
662
44
110
1450
300-400B
609
38
90
1450
300-400C
561
33
75
1450
300-460
720
65
200
1450
300-460A
662
55
160
1450
300-460B
609
45
110
1450
300-51
720
80
250
1450
300-510A
662
70.5
200
1450
300-510B
609
62
160
1450
300-235
720
18
55
970
300-235A
657
15
45
970
300-300
720
28
75
970
300-300A
666
24
75
970
300-300B
623
21
55
970
300-380
720
44
132
970
300-380A
666
38
110
970
300-380B
623
33
90
970
350-250
800
20
75
970
350-250A
715
16
55
970
350-315
800
32
90
970
350-315A
748
28
75
970
350-315B
692
24
75
970
350-400
800
50
160
970
350-400A
750
44
132
970
350-400B
697
38
110
970
400-400
1080
12.5
55
970
400-400A
966
10
45
970
400-500
1080
20
90
970
400-500A
966
17
75
970
400-500B
935
15
55
970
400-625
1080
32
132
970
400-625A
996
27
110
970
400-625B
935
24
90
970
500-400
1200
12.5
75
970
500-400A
1073
10
55
970
500-500
1200
20
110
970
500-500A
1106
17
90
970
500-500B
1040
15
75
970
500-625
1200
32
160
970
500-625A
1106
27
132
970
500-625B
1040
24
110
970
氟塑料離心泵.臥式管道離心泵.臥式管道離心泵最新批發價格.臥式管道離心泵.化工離心泵.化工離心泵化工
(m)
(r/min)
(%)
(m)
(m)
(r/min)
|
上海滬全泵業制造有限公司專業從事：立式/臥式多級離心泵、化工泵、多級泵、離心泵、自吸泵、管道泵、隔膜泵、管道離心泵、臥式離心泵、潛水泵、齒輪輸油泵、CDLF輕型多級離心泵、ZXP自吸泵、不銹鋼自吸泵、QW排污泵、G型螺桿泵、LQRY導熱油泵、KCB齒輪輸油泵等通用泵系列的開發、生產、設計詢為一體的現代化企業。 |
|
聯系我們 上海滬全泵業制造有限公司 熱線電話：021-62500978 021-36532365 圖文傳真：021-36531851 郵編：200065 郵箱：hq@shq-pump.com 開戶行：農行上海市劉行分理處 賬號：03488410040060648 網址：www.visit-lake-george.com 銷售地址：上海市行知路251弄14號103室 |
|
快速鏈接 |
版權所有 ? 2021 上海滬全泵業制造有限公司 備案號： 滬ICP備11018790號-1
